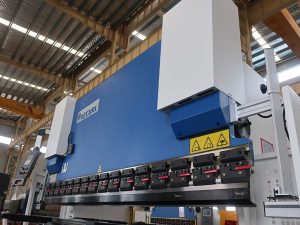

detyrë e rëndë cnc elektrike-hidraulike proporcioni frenave shtyp

proporcioni frenues CNC

përshkrim i produktit


1. HYRJE KOMPANIA:

1. Më shumë se 12 vjet eksperiencë për Hidraulike Press dhe 16 vjet për makineri fletë metalike
2. Numri total i të punësuarve: 455
3. Numri i stafit të R & D: 26
4. Sipërfaqja e Kati: 56, 765m2
5. Zona e re fabrike: 61, 321m2
6. Fabrika e tërë kontrollohet nga ERP-Enterprise Resource Plan

Ne po prodhojmë më poshtë vargjeve të makinave:
1. Brake NC Press
2. Cutter CNC Laser
3. CNC Punch Press
4. Gërshërë të mëdha CNC
5. Shtypja hidraulike
6. Bender tub dhe rul
7. Punëtori i hekurt
8. Linja automatike e prodhimit

Brake me shtypje me 3 aks CNEL Brake Delem DA52s Sistem CNC Brake me presion 4 aks Servo CNC Brake prerëse nga MVD Press Brake.

Karakteristikat e frenave të shtypit CNC ACCURL:


Frenat ACCURL CNC Synchro Press përdorin hidraulikën më të mirë (Bosch-Rexroth ose Hoerbiger) dhe elektronikë (Telemecanique, Merlin Gerin Legrand, Siemens) për të siguruar kontrollin e saktë të procesit të lakimit. Korniza Brake Shtypi është një konstruksion i fortë çeliku me një bllok të salduar, stresi i liruar pas saldimit dhe i përpunuar pa rivendosje për të garantuar saktësi makine, të gjitha në të gjitha, duke siguruar devijim minimal gjatë operimit të lakimit. Pistons janë forgings çeliku, tokë saktësi dhe micropolished për jetë të gjatë prodhimit. Braktisja e shtypit të sinkronizuar është një frenues hidraulik i presit (Y1 - Y2 Axis) i cilindrit të dyfishtë dhe përfshin si vijon:

Konfigurimi i makinerisë së frenave CNC Press ACCURL


1. Konformiteti i KE duke përfshirë rojet e AKAS Light
2. Sinkronizimi i rrezeve përmes shkallëve lineare dhe valvulave proporcionale
3. Kontrolli i programimit të këndit Delem
4. Aksioni Y1 + Y2 + X si standard, indeksimi automatik i aksit në fillim
5. Uro (Sistem) Shtrirja e Veglave të Fundit dhe Fundit
6. Vegla e ngurtë e kokës së ngritur dhe 4-V-die-Bottom Tool
7. Matës i kthyeshëm i motorit me servo motor në vidat e topit (= aks X)
8. Tabela e kurorëzimit / mbërthimi i sipërm me zhurma anti devijim
9. Rojet e sigurisë së anës dhe të pasme dhe ndërprerësit e sigurisë

Pajisjet opsionale:


1. Kontrolli i akseve shtesë si X1, X2, R1, R2, Z1 dhe Z2
2. Delem 65, 66, 69 dhe Cybelec 80, 1200, Modeva Seria
3. Hapësira më e madhe e fytit, hapja më e lartë e dritës etj.
4. Përdorimi i shpejtë i manualit ose i hidraulikës
5. Blloqe shtesë të gishtit universal të gishtit
6. Sistemi qendror i lubrifikimit me motor

Delem CNC Press Brake DA-56 Kontrolli:


1. Delem DA-56 është një sistem 2D grafik CNC me përpunim CNC.
2. Programimi grafik, llogaritja e sekuencës së bendit dhe simulimi 2D sigurojnë një CNC programueshëm për përdorim të lehtë dhe të shpejtë për bërjen e shtypit.
3. Programimi i Delem DA-56 thjesht po vizaton profilin e produktit tuaj në ekran. Simulimi i sekuencës së kthesës bëhet me mjetin përcaktues të lakueshmërisë së përdorimit. Me një keystroke të thjeshtë, programi CNC llogaritet dhe ruhet.
4. Paneli i Kontrollit të varur është i vendosur në anën e majtë të makinës brenda mundësisë së menjëhershme të operatorit

modelMB8-110

3200HP

MB8-110

4100HP

MB8-170

3200HP

MB8-170

4100HP

MB8-250

3200HP

MB8-250

4100HP

MB8-320

3200HP

MB8-320

4100HP

Presioni nominal
KN
11001100170017002500250032003200
Gjerësia maksimale
mm
32004100320041003200410032004100
Distanca midis shtyllave
mm
27003600270036002700360027003600
Lartësia e hapjes
mm
700700700700700700700700
Thellesia e fytit
mm
400400400400400400400400
Pushtimi i cilindrit
mm
400400400400400400400400
Fuqia kryesore
KW
1111151518.518.52222
Vëllimi i naftës
L
280280280280420420420420
shpejtësi
mm / s
afrohet1854851601601251259090
të punës101010109999
Pas kthimit160160140140120120115115
dimension
mm
gjatësi41305030415050504170507041905090
gjerësi18001800185018501940194020302030
lartësi31503150316031603280328033303330
peshë
kg
1020011850121001400015700182001880022100

Info bazë


Model nr .: 160 ton
Lloji për Pipe dhe Tube Bending Machine: Brake Hidraulike Press
Kushti: I Ri
Presioni nominal: 160 ton
Gjatësia e përkuljes: 3200 mm
Delem Da56s Sistemi CNC: Y1 + Y2 + X + R Aksi + W Aksi
Motor kryesor (Siemens): 5.5 Kw
Dimensioni (L * W * H): 2500 * 1300 * 2210 mm
Pesha: 4000kg
Trademark: ACCURL
Specifikimet: CE & SGS
Origjina: Anhui Maanshan
Kodi HS: 846229900

, , , ,
